照片1.本版主來到了壩底廊道，腳踏集水井蓋。

本版主所管的水庫,在大壩最深處的壩底有廊道，廊道內有一集水井，收集滲水再用2部抽水機把水抽排掉，抽水機的狀況和內部滲水的狀況我都需要測得的，本版主不想常來此暗無天日的廊道，因此想了一個方法去管控並測滲水量，我利用了現有的自動抽水系統，接了感應接點把訊號傳到辦公室電腦，於是乎我利用了所紀錄的數據計算滲水量並管控抽水系統。

在2013年的年底，在監測電腦裏我發現滲水量的數據是不正常的，再進一步的查對紀錄，發現抽水時間也超出很多，抽水時間超過13分鐘，一般超過13分鐘抽水機必壞無疑。依本版主的老經驗，一定是極棒第2長和最長的有被導通的現象，我深入廊道證實了我的判斷，並排除了障礙。

各位想學嗎?可請教本版主.

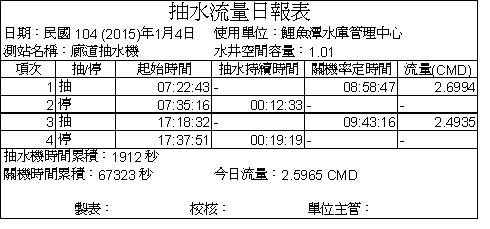

  照片1.發現不正常的數據，滲流量太少了，正常應在6~7cmd，結果只有2點多，且抽水時間有問題，一般在5-6分鐘，如下表。

照片3.集水井內的管控抽水機的液面控制器

照片4集水井的2支抽水機輪流抽水。

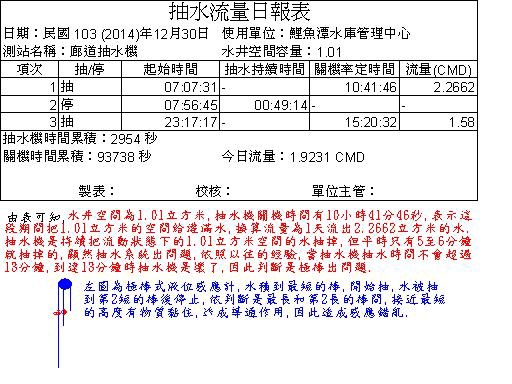

照片5 抽水機數據的判讀說明及系統控制原理。

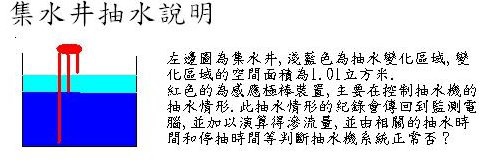

照片6 集水井抽水說明。

照片7 極棒感應裝置的最長和第2長已有黏著物，造成導通現象，證實本版主的判讀是正確的，我把黏著物移出就正常了。

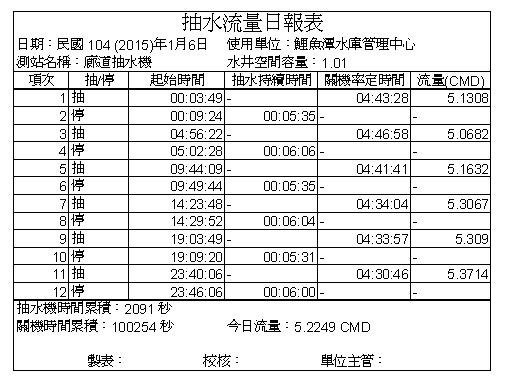

照片8.由抽日報表得知恢復正常,有二支1支5分多鐘另一支抽6分出頭，滲水量5.多cmd。

！

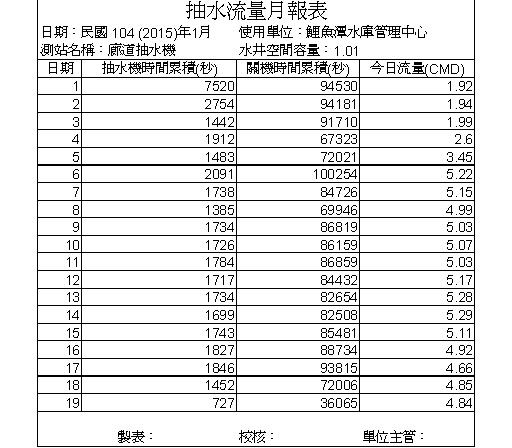

照片9.由月報表看到6日恢復正常。
