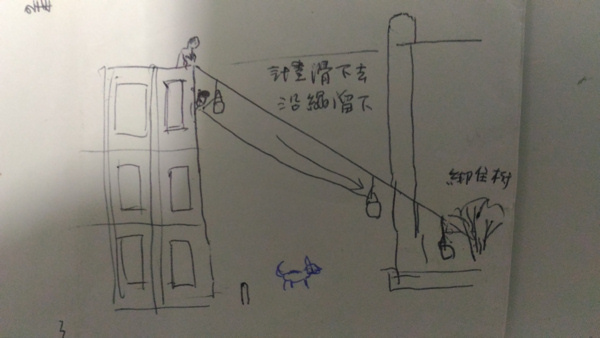

 本版主辦公室三樓有一大堆監測分析報告書，要搬回隔壁棟的一樓，因不想花太多力氣及經費，只好想辦法用廢電纜及扣環由三樓滑下，設計圖如下:

圖1.兩棟樓間滑下，少力省時，書又不會散。

原本來設計想用垂直吊下如圖2

圖2 重直吊掛

但考慮到吊掛下滑，書和繩子會被屋角卡著不方便，且又要買吊架，吊架又很大至少5千元起跳。

扣環滑落的設計經過實作後，發現用扣環磨擦力太大，在半空中卡住。

圖3.半空卡住了，發電豐拼命的拉，無效。

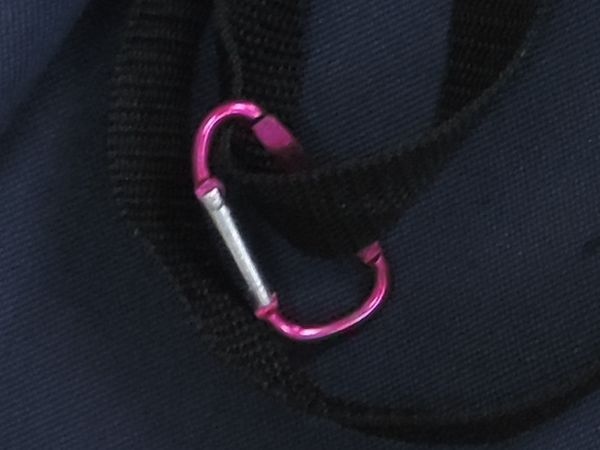

圖4.扣環

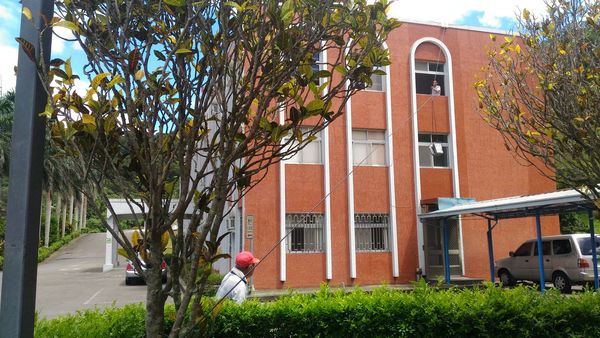

卡住的情形如下圖5

圖5 卡住的圖示，因為磨擦力大，滑到中間停住，使繩子下垂。

經檢討必需改加一滑輪，讓磨擦力變小，不在繩中間停住致繩下垂，於是本版主去買滑輪和扣環，滑輪是可認受100公斤，進行第二次的改裝。如下圖6,7

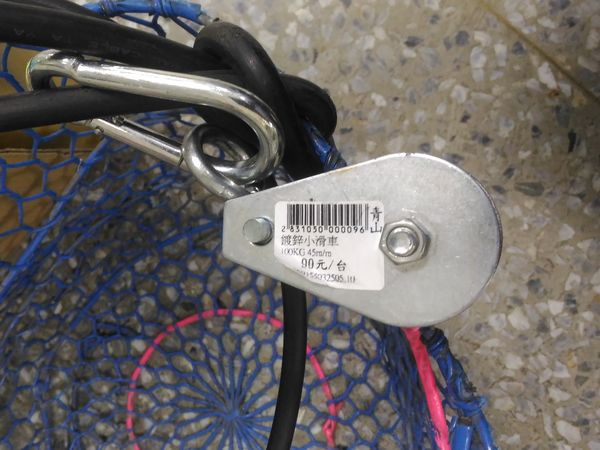

圖6滑輪

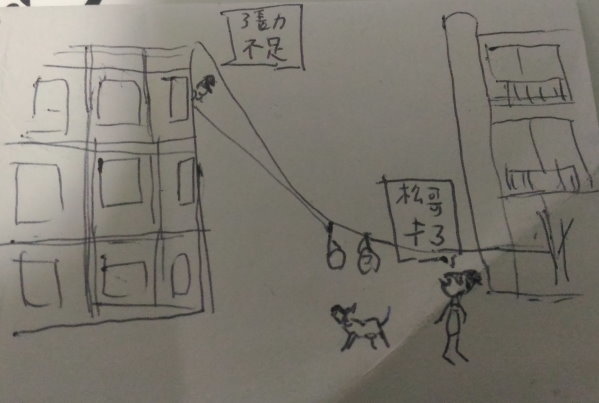

圖7.第二次加滑輪設計圖

此種滑輪設計後，搬起來非常的方便。最多滑20公斤，因此100/20=5至少5倍的安全係數，裝書的以版主自家採果用鐵網籃充當。

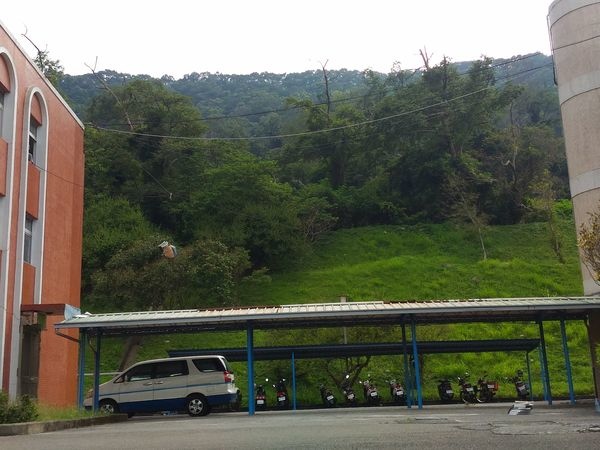

圖8滑輪滑落情形，發電豐負責由三樓書裝籃滑下。

圖9滑輪運作情形

圖10滑輪、籃子和電纜主繩，籃子是版主家採水果用的，拿來充當滑籃。

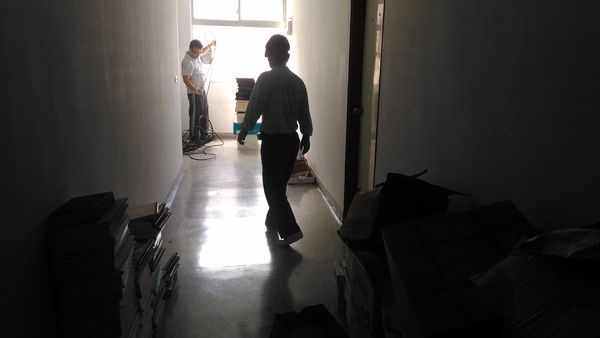

圖11發電豐和伙伴三樓運作情形

圖12書搬動情形。

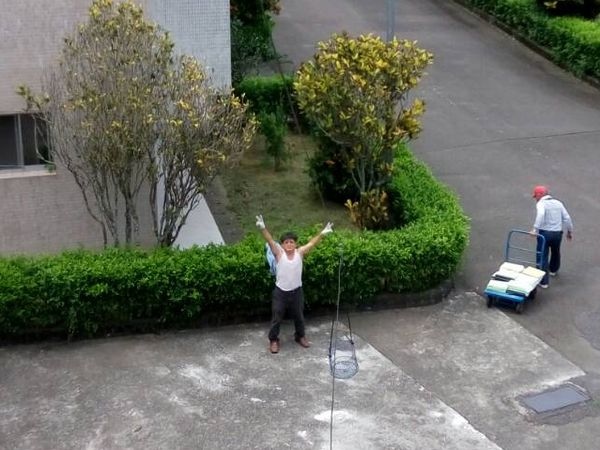

圖13 吔!成功了，本版主高舉雙手，以V慶祝成功實踐了滑輪搬書的設計，省力、省時又開心，在此感謝發電豐及其他工作伙伴助本版主實現設計的夢想。版主自掏腰包120元買滑輪扣環設備就完成了。
